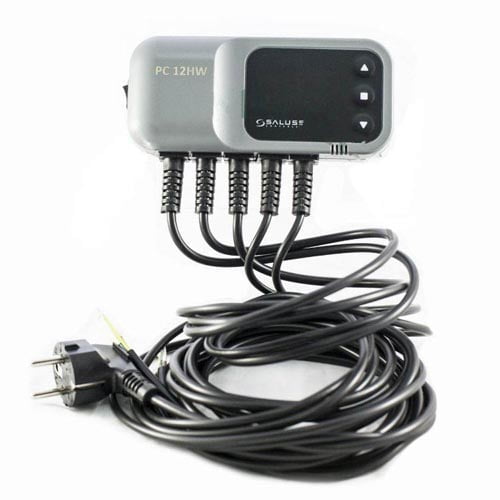

Termostatas karšto vandens ir šildymo sistemos siurblių valdymui 110Z

 52.00

  • Maitinimas: 230 V, 50 Hz ± 10%.
  • Valdo du siurblius.
  • Pirmas siurblys centrinio šildymo ( į radiatorius ar grindis)
  • Antras siurblys geriamojo karšto vandens (šildomas boileris iš katilo).
  • Su vasaros režimo funkcija, patalpos nešildomos.
  • Karšto vandens prioritetas funkcija, pirmiausia šildo buitinį vandenį, o tik po to patalpas.
  • Temperatūros matavimo ribos: 0…90 °C (temperatūros jutiklių -10…120 °C).
  • Temperatūros nustatymo ribos: šildymui 5…80 °C, karštam vandeniui 20…80 °C.
  • Du temperatūros jutikliai. Ilgiai: 1,2 m ir 3 m.
  • Rele valdyti siurbliams: 6 A (siurblių bendra galia neturi viršyti 1,1 kW).
  • Lietuviška instrukcija.
  • 24 mėnesių garantija.

Turime

Pristatysime į namus: 1 - 3 d.d., 3,50 €
Pristatysime į LPexpress paštomatą: 1 - 3 d.d., 2,00 €
Apmokėkite internetine bankinkyste
Sumokėkite gavus prekes + 1,50 €

Aprašymas

Termostatas karšto vandens ir šildymo sistemos siurblių valdymui 110Z. Valdo du cirkuliacinius siurblius:

1. Pirmasis siurblys valdo centrinio šildymo (vanduo tiekiamas į radiatorius arba grindų šildymą).

2. Antrasis siurblys iš katilo šildo boilerį – buitinį karštą vandenį.

Valdiklis yra su dvejais temperatūros jutikliais ir dvejais laidais cirkuliacinių siurblių maitinimui.

Prie valdiklio sumontuoti du temperatūros jutikliai. 1,2 metro jutiklis jungiamas prie katilo, o 3 metrų jutiklis prie boilerio ar karšto vandens talpos. Iš valdiklio taip pat išeina laidai cirkuliaciniams siurbliams.

Valdiklio ekrane rodoma katilo temperatūra, paspaudus mygtuką rodoma kito jutiklio temperatūra – karšto vandens talpos (boilerio).

Termostatas karšto vandens ir šildymo sistemos siurblių valdymui 110Z skirtas:

  • Įjungti centrinio šildymo (C.Š.) siurblį, kai katile pasiekiama pasirinkta temperatūra. Katilui užgesus ir temperatūrai sumažėjus išjungti centrinio šildymo siurblį.
  • Šildyti boilerio vandenį (buitinį karštą vandenį) iš katilo. Valdiklis įjungia karšto vandens (K.V.) siurblį, kai katile didesnė temperatūra nei boileryje. Veikia diferenciniu principu, matuoja skirtumą tarp katilo ir boilerio jutiklių.

Taip pat galite įsigyti termostatą, kuris valdo tik centrinio šildymo cirkuliacinį siurblį arba termostatą, kuris valdo siurblius į grindis ir radiatorius:

Termostatas centrinio šildymo cirkuliaciniam siurbliui.

Termostatas dviejų siurblių valdymui grindims ir radiatoriams.

Termostatas karšto vandens ir šildymo sistemos siurblių valdymui schema

Karšto vandens (K.V.) siurblio veikimo principas:

Termostatas matuoja temperatūrą katile ir boileryje. Siurblys įjungiamas jeigu temperatūra boileryje pasirinktu dydžiu mažesnė negu katile. Taip pat boileryje temperatūra turi būti mažesnė negu maksimali boilerio temperatūra. Temperatūroms susilyginus arba boilerį prišildžius iki maksimalios temperatūros siurblys išjungiamas. Kad žūtų legioneliozės bakterijos vandenį boileryje reikia šildyti bent iki 55 °C.

Pavyzdys:

Histerezė (temperatūros skirtumas tarp katilo temperatūros ir karšto vandens talpos – boilerio) nustatyta 10 °C.

Maksimali karšto vandens talpos temperatūra nustatyta 60 °C.

Pavyzdys: Prieš užkuriant katilą abu temperatūros jutikliai rodo 25 °C. Katilui pasiekus 35 °C įsijungs karšto vandens siurblys (temperatūrų skirtumas tarp jutiklių 10 °C). Tuomet katilas šildys karšto vandens boilerį iki kol jame temperatūra pasieks 60 °C (naudotojo nustatyta). Pasiekus šią temperatūrą karšto vandens siurblys išsijungs. Vandeniui boileryje atvėsus keliais laipsniais cirkuliacinis siurblys vėl įsijungs ir sušildys jį iki 60 °C.

*Jei katilo temperatūra mažesnė už karšto vandens boilerio, tuomet K.V. siurblys neįsijungia.

Nustatymai:

  1. Temp.C: Pasiekus šią temperatūrą įsijungia centrinio šildymo siurblys. Nustatymo ribos: 5…80 °C.
  2. Temp.U: Maksimali (palaikoma) karšto vandens talpos temperatūra. Nustatymo ribos: 20..80 °C.
  3. Histerezė.H (karšto vandens siurblio įjungimui): Nustatoma kiek katile temperatūra turi būti didesnė negu boileryje, kad įsijungtų K.V. siurblys. Nustatymo ribos: 5…30 °C
  4. Vasaros – atostogų režimas: Šildomas tik buitinis karštas vanduo, o patalpos nėra nešildomos. Nustatymo ribos: įjungta/išjungta.
  5. Karšto vandens prioritetas. Pirmiausia šildo buitinį karštą vandenį, jį sušildžius iki palaikymo temperatūros įsijungs patalpų šildymas. Nustatymas: įjungta/išjunta.

Termostatas patikimas ir itin paprastas, paprasta naudoti ir sumontuoti. Valdiklį galima naudoti su įvairiais katilais. Nesvarbu kuro rūšis, katilo galia ar kitos savybės. Išmatuota temperatūra rodoma ekrane, paspaudus mygtuką rodoma boilerio jutiklio temperatūra. LED indikatoriai nurodo ar siurbliai įjungti ar išjungti.

Papildomos funkcijos:

  • „Antistop“ funkcija: vasarą, arba ilgesnį laiką nenaudojant katilo, trumpam laikui įjungiami cirkuliaciniai siurbliai. Įjungiami kas 15 dienų 15-ai sekundžių, kad apsaugotų siurblio rotorių nuo užsistovėjimo ir siurblys ilgiau tarnautų.
  • „Antiužšalimo“ funkciją: įjungia siurblį, jeigu temperatūros jutiklis užfiksuoja žemesnę negu 5 °C temperatūrą. Taip šildymo sistema apsaugoma nuo užšalimo, nes šąlantis vanduo plečiasi ir gali sutrūkti vamzdžiai.
  • Garsinis aliarmas: aliarmas įsijungs, jeigu temperatūra katile pakils virš 90 °C.
  • Rankinis cirkuliacinio siurblio įjungimas: mygtuko paspaudimu galima įjungti šildymo sistemos siurblį arba karšto vandens siurblį. Įjungimui laikyti atitinkamai + arba – mygtuką 3 sekundes, išjungiama su tuo pačiu mygtuku.
  • Funkcija P (K.V. siurblio darbo prioritetas). Pirmiausia šildomas buitinis karštas vanduo boileryje. Kai vanduo boileryje pasiekia palaikymo (maksimalią) temperatūrą tuomet įjungiamas patalpų šildymas.
  • Funkcija L (atostogų – vasaros režimas). Šildomas tik vanduo boileryje. Patalpos nėra šildomas.

Temperatūros jutikliai:

Temperatūros jutikliai yra pritvirtinti prie termostato. Jie gali veikti nuo -10 iki +120 °C ribose. Virš šios ribos jutiklis gali perkaisti ir sugesti. Jutiklius galima tvirtinti  dirželiu prie vamzdžių ar specialiai katile jutikliams skirtose vietose. Jutikliai nėra skirti montavimui skystyje.

Termostatas karšto vandens ir šildymo sistemos siurblių valdymui laidai
