Aprašymas
Šildomų grindų valdiklis Comfort Z9 skirtas palaikyti norima temperatūra patalpose, kuriuose yra grindinis šildymas. Galima naudoti ir kai dalis patalpų yra su radiatorių šildymu. Šildomų grindų valdiklis gali valdyti iki 32 termoelektrinių pavarų, kurių maitinimas 230 V. Modernizuojant ar statant naujus namus beveik visad naudojamas grindinis šildymas. Tai yra efektyvesnis ir stabilesnis šildymas. Šildymas visoje patalpoje pasiskirsto tolygiai. Reikalinga žemesnė vandens temperatūra apie 30…40 °C. Šildyme su radiatoriai reikia daug aukštesnės temepratūros pavyzdžiui 50 °C ar 60 °C. Šildant su radiatoriai dažnai girdisi traškėjimas radiatoriams šylant ar šąlant. Grindų šildyme šildoma švelniau, mažesnis temperatūrų skirtumas toje pačioje patalpoje. Namuose, kur naudojamas grindų šildymas mažiau jaučiamas šaltis nes grindys būna šiltos ir šiltas oras kyla nuo jų.
Prie šios automatikos galima prijunti mūsų parduodamas: terminės pavaros kolektoriams 230V
Kolektoriaus valdymo blokas
Valdiklis veikia kaip kolektoriaus valdymo blokas. Ant kolektoriaus dedasi termoelektrinės pavaros, kurios atidaro vožtuvus. Vožtuvams atsidarius karštas vanduo teka į grindinio šildymo vamzdelius ir taip šildomos patalpos. Patalpoms sušilus iki nustatytos temperatūros kambario termostatas siunčia signalą į šildomų grindų valdiklį Comfort Z9. Valdiklis gavęs signalą, kad tam tikroje patalpoje temperatūra pasiekė nustatytą pradeda uždarinėti vožtuvą. Tokiu būdu patalpose palaikoma pastovi temperatūra.

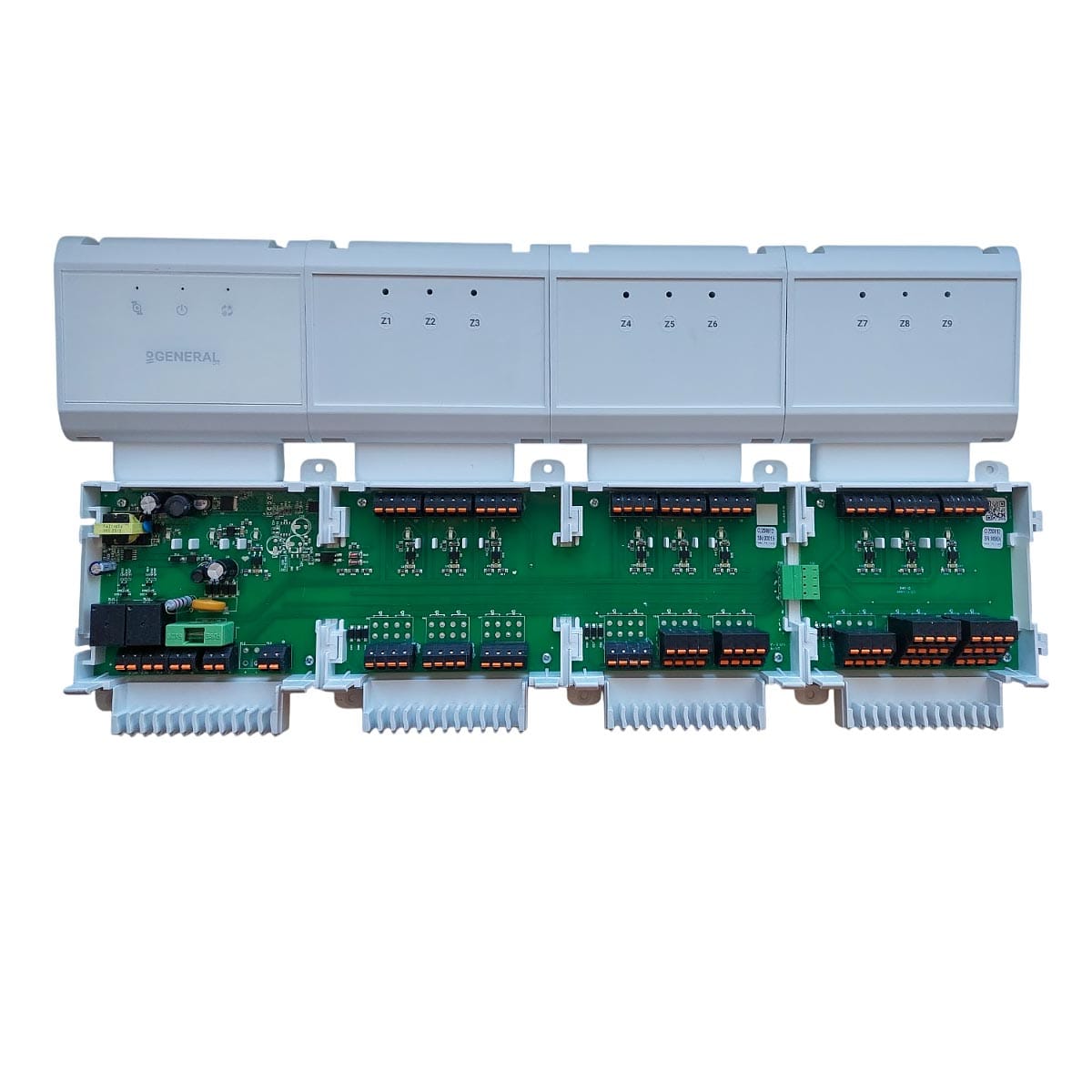

Šildomų grindų valdiklis Comfort Z9 jungimas
Valdiklio viršuje jungiasi kambario termostatai. Kambario termostatai gali būti užmaitinami iš šio valdiklio. Galima naudoti tiek laidinius termostatus, tiek belaidžius (iš dviejų dalių). Valdiklio apačioje jungiasi termoelektrinės pavaros (galima prijunti iki 32 pavarų). Galima suskirstyti šildymą į įvairias zonas, arba pagal kambarius. Pirmoje valdiklio dalyje jungiasi cirkuliacinis siurblys ir pats šildymo (arba vėsinimo) įrenginys pavyzdžiui šilumos siurblys, dujinis katilas, granulinis katilas. Kontaktai yra su spyruoklėmis, todėl daugiau greičiau sujungiama, taip pat tai yra itin patikimas sujungimas. Valdiklis gali būti montuojamas ant DIN bėgelio arba priveržiamas prie sienos ar kitur su varžtais.
Šiame pavyzdyje parodyta 3 termostatų šildomų grindų valdiklis. 6 ir 9 termostatų automatika yra tokia pati, tik yra ilgesnė, kur papildomai dar jungiasi 3 ar 6 termostatai.
Papildomos savybės:
- Su 4 minučiu uždelsimu šildymo įrenginio įjungimui ir išjungimui. Ši funkcija skirta, kad išvengti per dažno junginėjimosi.
- Siurblio antiužsistovėjimo funkcija. Jei šildymas arba vėsinimas ilgesnį laiką nenaudojamas, tuomet siurblys įjungiamas kas 14 dienų vienai minutei.
- Pagamintas iš nedegaus plastiko.
- Gali montuotis ant DIN bėgelio arba prisisukti su varžtais.
